Prezentare generală

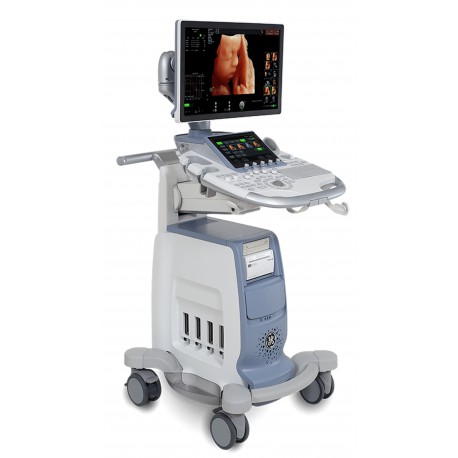

GE Voluson S10 este un ecograf de înaltă performanță din seria Voluson, construit pe puternica arhitectură Voluson Core și dedicat evaluării ecografice în obstetrică și ginecologie. Sistemul combină imagistica 2D de înaltă rezoluție cu un set complet de instrumente 3D/4D și tehnologii avansate de randare, oferind încrederea de a livra imagini optime pentru îngrijirea pacientelor și menținând practica dumneavoastră în fruntea sănătății femeilor.

Cu o inovație dovedită, valoare reală a investiției și un flux de lucru simplificat prin automatizări inteligente, Voluson S10 vă ajută să vă concentrați pe ceea ce contează cu adevărat: pacienții dumneavoastră.

Avantaje cheie

• Arhitectură Voluson Core cu viteză de reconstrucție a imaginii de până la 2x mai rapidă
• Tehnologii de randare HDlive™, HDlive Silhouette și HDlive Flow
• Panou de comandă tactil X-Touch de 10,1" cu funcționalitate multi-touch
• Patru porturi active de sonde pentru disponibilitate imediată
• Instrumente clinice semi-automate dedicate OB/GYN (SonoBiometry, SonoNT/IT, SonoAVC, SonoCNS, SonoVCAD)
• Conectivitate DICOM® completă și integrare ViewPoint™ pentru arhivare și raportare

Ergonomie – de la panou la conectori

• Panou tactil 10,1" – simplifică procesele de lucru cu receptivitatea unei tablete PC
• Design intuitiv – reglaj TGC cu un swipe și activarea funcțiilor cu o singură atingere
• Control cu un singur buton pentru reglajul ergonomic al poziției verticale și orizontale a panoului
• AutoTGC – reglarea automată a compensării adâncimii cu o singură apăsare
• Patru porturi active de sonde – economisește timp prin disponibilitatea imediată a tuturor sondelor conectate
• X-Touch – rotirea volumelor, tăierea Magic-Cut și alte operații complexe direct prin gesturi multi-touch

Tehnologie HDlive™ – Viziunea dvs., perspective noi

Tehnologia HDlive dezvăluie o perspectivă clinică unică asupra anatomiei fetale și feminine, aducând un realism anatomic fără precedent pentru structurile de suprafață, vasculare și interne. Mai multe informații clinice înseamnă o comunicare mai bogată între medic și pacientă și o înțelegere mai completă a examinărilor.

• HDlive – alegeți zona țintă, direcția și intensitatea luminii virtuale pentru percepția adâncimii și a structurilor interne; randare fotorealistică.
• HDlive Silhouette – aplică dinamic transparența țintită asupra structurilor randate pentru o vizualizare detaliată, de la suprafață până la anatomia internă.
• HDlive Flow – afișează structurile vasculare cu iluminare și volum superioare, îmbunătățind orientarea spațială.
• Radiantflow – vizualizare 3D a fluxului sangvin cu transparență și iluminare virtuală pentru evaluarea detaliată a vascularizației.
• Volume Contrast Imaging (VCI) – ajustează grosimea slice-ului în imagini 3D/4D pentru creșterea rezoluției contrastului (disponibil în VCI-A, teste volumetrice statice 3D sau OmniView).

Pachete 3D/4D și instrumente volumetrice avansate

• 3D/4D Activation – achiziția și vizualizarea în timp real a volumelor 3D și 4D pentru evaluarea anatomiei fetale și a structurilor pelvine.
• Advanced 3D/4D Package – funcții extinse de randare de suprafață, transparență și secționare pentru vizualizare fetală îmbunătățită.
• Advanced VCI cu OmniView – reconstrucție în orice plan arbitrar dintr-un volum 3D, pentru flexibilitate diagnostică maximă.
• STIC (Spatio-Temporal Image Correlation) – achiziție volumetrică sincronizată temporal a inimii fetale, cu reconstrucția unui ciclu cardiac complet.
• TUI (Tomographic Ultrasound Imaging) – afișarea simultană a secțiunilor paralele echidistante din volume 3D.
• VOCAL II – calcul volumetric avansat prin rotație secvențială și conturare, esențial pentru măsurători precise de volum fetal și ovarian.
• Inversion – convertește spațiile pline cu lichid în structuri solide aparente (chisturi, cavități, structuri vasculare).
• 4D Biopsy – ghidarea în timp real a acului în volumul 3D, cu vizualizare multiplanară simultană a traiectoriei.

Productivitate crescută și instrumente clinice dedicate

Inovațiile orientate către utilizator preiau multe sarcini de rutină, astfel încât procedurile de examinare să fie simplificate, iar dumneavoastră să aveți mai mult timp pentru a comunica cu pacientele.

• SonoRenderlive – simplifică randarea volumului prin plasarea automată a liniei de randare în imagini 3D/4D.
• SonoBiometry – măsurători biometrice semi-automate: BPD, HC, AC, HL, FL.
• SonoBiometry Brain – măsurători automate ale structurilor cerebrale fetale din volume 3D.
• SonoCNS – evaluare automată standardizată a sistemului nervos central fetal din volume multiplanare.
• SonoNT™ / SonoIT – măsurători semi-automate ale translucenței nucale și intracraniene.
• SonoAVC™ follicle – calcul automat al numărului, dimensiunilor și volumului foliculilor din scanări volumetrice.
• SonoAVC™ antral – numărare automată a foliculilor antrali și gruparea după dimensiuni definite de utilizator.
• SonoVCAD™ heart – extragere automată a vizualizărilor cardiace standard recomandate de societăți din volume STIC.
• SonoL&D / SonoVCAD labor – instrumente dedicate pentru monitorizarea travaliului (unghi de progresie, direcția capului fetal).
• Uterine Trace – conturare și calcul automat al volumului cavității uterine din achiziții 3D.
• Anatomical M-Mode – linie M-mode la orice unghi față de fasciculul ultrasonic.
• Elastography – hărți color de elasticitate suprapuse pe imaginea B-mode pentru evaluarea rigidității tisulare.
• Coded Contrast Imaging – vizualizare în timp real a perfuziei tisulare cu agenți pe bază de microbule.
• SingleView – optimizarea layout-ului ecranului pentru afișare eficientă pe un singur monitor.

Conectivitate și managementul datelor

Comunicarea este una dintre cheile unei bune relații medic-pacientă. Cu Voluson S10 petreceți mai puțin timp gestionând datele și mai mult timp cu pacientele.

• Arhivare și raportare eficiente prin DICOM®, compatibil cu sistemele electronice de fișă medicală (EMR).
• Trimiterea imaginilor direct de la consolă prin MMS sau e-mail – un serviciu comunicativ care contribuie la satisfacția pacientei.
• Transmiterea criptată a imaginilor și rapoartelor către medici și colegi.
• Export USB și DVD, plus modul DVD and USB Recorder pentru înregistrare video.
• Integrare cu ViewPoint™ pentru optimizarea fluxului de lucru și structurarea rapoartelor.
• Advanced Security Features – criptare, autentificare multi-factor, jurnalizare a accesului și ștergere securizată, conform cerințelor de confidențialitate.
• Conectivitate wireless prin WLAN Stick sau kit WLAN T4U și suport pentru Bar Code Scanner, pedală USB cu 3 butoane și monitor extern 32".

Opțiuni hardware și extensii

• 1TB SSD – stocare internă rapidă și fiabilă pentru imagini, clipuri și studii.
• DPS with Battery Pack – sursă portabilă cu acumulator pentru utilizare fără conexiune la rețea.
• CWD Option Kit – adaugă capabilități Doppler cu undă continuă pentru viteze înalte de flux sangvin.
• ECG Option Kit (cu cabluri AHA sau IEC) – sincronizarea examinării cu semnalul ECG.
• Internal Universal Video Converter – ieșire video universală către monitoare externe și sisteme de înregistrare.
• VS10 Drawer – sertar integrat pentru accesorii și consumabile.
• 4DView 18 – software dedicat de post-procesare și analiză 3D/4D pe stație de lucru.
• Russian Language Support (RLS) – interfață completă în limba rusă.
• Imprimante: SONY UP-D898 (alb-negru) și UP-D25MD (color), plus imprimante de rețea.
• UPS 220V/230V, transformator de izolație, filtru EMI, conectori USB și Ethernet izolați.

Sonde compatibile

Sonde convexe 2D

• C1-5-RS – sondă convexă broadband 1–5 MHz, penetrare excelentă, ideală pentru pacienți cu habitus corporal dificil.
• 4C-RS – sondă convexă broadband pentru aplicații abdominale generale, cu câmp de vizualizare larg.
• 8C-RS – sondă convexă de înaltă frecvență pentru aplicații pediatrice și abdominale de rezoluție superioară.
• C2-9-RS (single-crystal XDClear™, opțional prin activare H43292LB) – imagistică de înaltă frecvență 2–9 MHz pentru examene de rutină și detaliate.

Sonde endocavitare și volumetrice 3D/4D

• IC9-RS / IC9B-RS – sonde endocavitare pentru evaluări ginecologice, obstetricale timpurii și prostatice; IC9B-RS cu câmp extins.
• RAB6-RS – sondă volumetrică ultra-ușoară pentru imagistică 3D/4D obstetricală și ginecologică, cu până la 40% creștere a câmpului vizual față de RAB4-8-RS.
• RIC5-9-RS / RIC5-9A-RS – sonde volumetrice endocavitare cu bandă largă, pentru primul trimestru și examene ginecologice.

Sonde liniare

• 12L-RS – transductor liniar 3–12 MHz pentru structuri superficiale, vasculare și musculo-scheletale.
• 9L-RS – sondă liniară broadband pentru aplicații vasculare, MSK și ghidare intervențională.
• ML6-15-RS – sondă liniară 6–15 MHz pentru imagistică de rezoluție superioară (tiroidă, sân, vascular).

Sonde fazice (cardiologie fetală și pediatrică)

• 3Sc-RS – sondă fazică compactă pentru ecocardiografie de bază, evaluări fetale și neonatale.
• 12S-RS – sondă fazică de înaltă frecvență pentru ecocardiografie pediatrică și neonatală.

Ghiduri de biopsie compatibile

Sistemul suportă o gamă largă de kituri de biopsie: C1-5, C2-9-D, 4C bracket, IC9 (inclusiv kit reutilizabil IC9-RS), E8C reusable, E721 starter kit, 12L-RS, 9L, ML6-15, RAB6-D, 3SP multi-angle, RIC sterile needle guide și PEC63 pentru RIC5-9 – pentru proceduri intervenționale ghidate ecografic, precise și sigure.

Date reglementare

Produs de GE Ultrasound Korea, Ltd., Seongnam-si, Republica Coreea. Software BT22. GMDN Code: 40761 – sistem de imagistică ecografică de uz general. Clasificare IIa conform MDR 2017/745, Annex VIII, Rule 10. EC certificate No. HZ 2004702-01, emis de TÜV Rheinland LGA Products GmbH (Notified Body 0197). Declarație de conformitate DOC2624755 din 01-APR-2024.

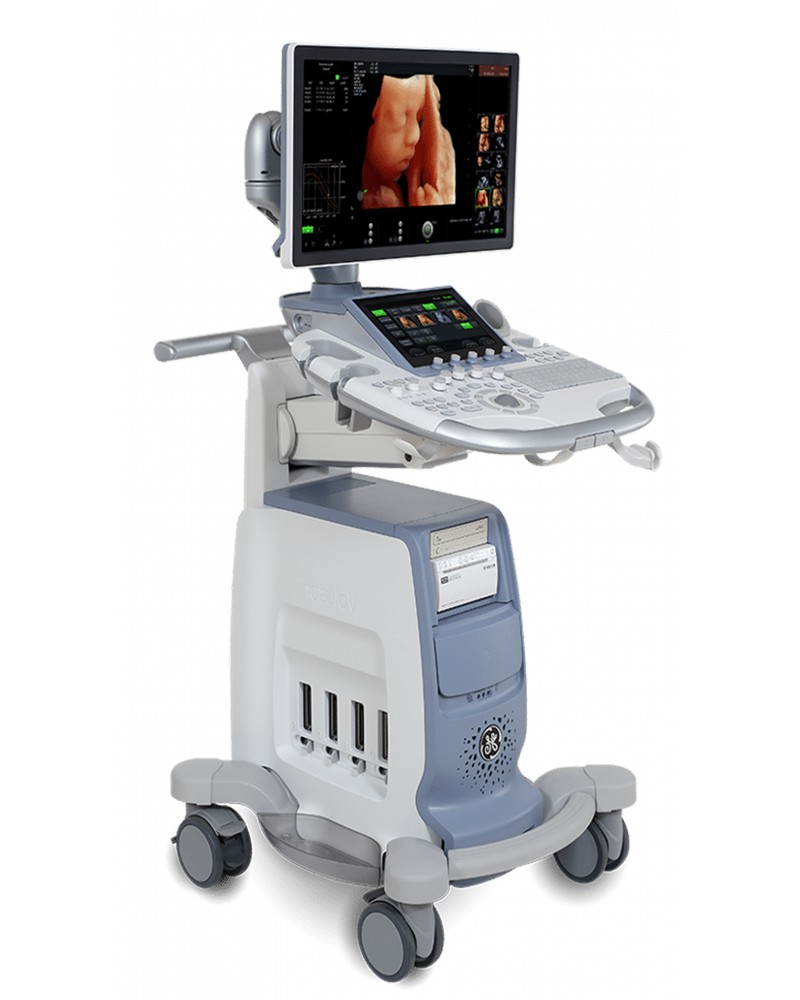

GE Voluson S10 Expert

Prezentare generală

Sistemul de ecografie GE Voluson S10 Expert este platforma premium din seria Voluson S, destinată evaluării ecografice specializate în obstetrică și ginecologie. Conceput pentru a oferi performanță diagnostică avansată într-un design compact și ergonomic, Voluson S10 Expert combină imagistică 3D/4D de înaltă calitate cu instrumente clinice inteligente pentru managementul sarcinii și evaluarea ginecologică complexă. Produs de GE Ultrasound Korea, Ltd., Seongnam-si, Republica Coreea, cu software BT22. Clasificare IIa conform MDR 2017/745, Annex VIII Rule 10. Certificat EC Nr. HZ 2004702-01, emis de TUV Rheinland LGA Products GmbH (Notified Body 0197). Declarație de conformitate DOC2624755 din 01-APR-2024. GMDN Code: 40761.

Avantaje cheie

GE Voluson S10 Expert aduce imagistică volumetrică 3D/4D de nivel avansat într-o platformă accesibilă și compactă, ideală pentru clinici și spitale cu focus pe obstetrică și ginecologie. Sistemul integrează instrumente automate de biometrie fetală, evaluare cardiacă fetală și monitorizarea travaliului, reducând variabilitatea inter-operator și optimizând fluxul de lucru clinic. Prin opțiunile de randare HDlive Silhouette și Radiantflow, S10 Expert oferă imagini de referință pentru comunicarea cu pacienții și documentarea diagnostică. Modularitatea software permite configurarea sistemului exact conform nevoilor clinice, de la pachetele de bază 3D/4D până la module specializate de elastografie, contrast și evaluare automată a structurilor fetale.

Opțiuni software disponibile

Imagistică 3D/4D și volumetrică

3D/4D Activation — Activare 3D/4D: activarea funcționalităților de imagistică volumetrică 3D/4D. Permite sistemului achiziția și vizualizarea volumelor 3D și 4D în timp real pentru evaluarea detaliată a anatomiei fetale și structurilor pelvine.

Advanced 3D/4D Package — Pachet avansat 3D/4D: funcții extinse de randare și analiză volumetrică. Oferă funcții suplimentare de randare de suprafață, transparență și secționare pentru vizualizare fetală îmbunătățită și diagnostic volumetric avansat.

HDlive Silhouette — Randare avansată cu efect de siluetă pentru vizualizare fetală. Oferă randare fotorealistică cu efect de transparență și siluetă, permițând vizualizarea simultană a suprafeței și structurilor interne fetale.

Radiantflow — Vizualizare 3D avansată a fluxului sangvin cu randare volumetrică. Permite vizualizarea tridimensională a fluxului sangvin cu efecte de transparență și iluminare virtuală, oferind evaluarea detaliată a vascularizației.

Advanced VCI cu Omniview — Imagistică volumetrică cu reconstrucție în orice plan. VCI (Volume Contrast Imaging) cu Omniview permite reconstrucția și vizualizarea în orice plan arbitrar din volumele 3D achiziționate, oferind flexibilitate diagnostică maximă.

TUI (Tomographic Ultrasound Imaging) — Afișarea secțiunilor paralele din volume 3D. Permite afișarea simultană a secțiunilor paralele echidistante din volumele 3D, facilitând evaluarea sistematică și completă a structurilor anatomice.

VOCAL II — Calcul volumetric avansat cu rotație și planificare multiplanară. Oferă instrumente avansate de calcul volumetric prin rotație secvențială și conturare manuală sau automată, esențial pentru măsurători precise de volum fetal și ovarian.

Inversion — Mod de vizualizare inversă pentru structuri pline cu lichid. Convertește spațiile pline cu lichid în structuri solide aparente și invers, util pentru vizualizarea cavităților, chisturilor și structurilor vasculare.

4D Biopsy — Ghidare intervențională în volum 3D în timp real. Permite ghidarea în timp real a acului în volumul 3D achiziționat, oferind vizualizare multiplanară simultană a traiectoriei acului.

SingleView — Optimizarea afișării informațiilor pe ecran unic. Optimizează layout-ul ecranului pentru afișarea eficientă a imaginilor și datelor relevante pe un singur monitor.

Obstetrică și ginecologie

STIC — Spatio-Temporal Image Correlation pentru evaluarea volumetrică a inimii fetale. Permite achiziția volumetrică sincronizată temporal a inimii fetale, oferind reconstrucția unui ciclu cardiac complet pentru evaluarea sistematică a anatomiei cardiace fetale.

SonoVCADheart — Evaluare automată standardizată a anatomiei cardiace fetale. Oferă instrumente automate pentru obținerea planurilor diagnostice standard ale inimii fetale din volume STIC, reducând dependența de experiența operatorului.

SonoAVC — Numărare automată a foliculilor ovarieni din volume 3D. Oferă numărare și măsurare automată a foliculilor ovarieni, reducând variabilitatea inter-operator în evaluarea rezervei ovariene.

SonoL&D — Instrumente ecografice specializate pentru monitorizarea travaliului. Oferă instrumente ecografice dedicate pentru evaluarea progresului travaliului, inclusiv măsurarea unghiului de progresie și a poziției capului fetal.

SonoVCAD labor — Evaluare automată a parametrilor de progresie a travaliului. Permite evaluarea automată a unghiului de progresie, direcției capului fetal și a altor parametri esențiali pentru managementul travaliului.

SonoBiometry Brain — Biometrie automată a structurilor cerebrale fetale. Oferă măsurători automate ale structurilor cerebrale fetale din volume 3D, inclusiv diametrul biparietal și circumferința craniului.

SonoCNS — Evaluare automată a sistemului nervos central fetal. Oferă instrumente pentru evaluarea standardizată și automată a structurilor SNC fetal din volume 3D multiplanare.

Uterine Trace — Măsurarea automată a volumului cavității uterine din volume 3D. Permite conturarea și calculul automat al volumului cavității uterine din achiziții volumetrice 3D.

C2-9-RS Activation — Licență de activare pentru sonda C2-9-RS. Activarea permite utilizarea sondei convexe C2-9-RS cu sistemul Voluson pentru aplicații abdominale și obstetricale.

Imagistică specială

Coded Contrast Imaging — Imagistică cu contrast codat pentru evaluarea perfuziei tisulare. Permite vizualizarea în timp real a perfuziei tisulare utilizând agenți de contrast pe bază de microbule, cu supresie avansată a semnalului tisular.

Elastography — Evaluarea calitativă și semi-cantitativă a rigidității tisulare. Permite evaluarea rigidității tisulare prin hărți color de elasticitate suprapuse pe imaginea B-mode, util pentru diferențierea leziunilor benigne de cele suspecte.

Anatomical M-mode — Mod M cu linie de eșantionare la unghi ajustabil. Permite plasarea liniei M-mode la orice unghi față de fasciculul ultrasonic, oferind flexibilitate în evaluarea mișcării structurilor cardiace și fetale.

Software de vizualizare și securitate

4DView 18 — Software avansat de vizualizare și analiză 4D pe stație de lucru. Oferă instrumente avansate de post-procesare, vizualizare și analiză pentru volume 3D/4D pe stație de lucru dedicată.

Advanced Security Features — Criptare, autentificare și audit logging. Oferă criptare a datelor stocate și transmise, autentificare multi-factor, jurnalizare a accesului și ștergere securizată a studiilor.

DVD and USB Recorder — Înregistrare pe suport extern DVD sau USB. Permite înregistrarea imaginilor statice și a clipurilor video pe DVD sau dispozitive USB pentru arhivare și transfer.

Sonde compatibile

Sonde convexe

C2-9-RS — Sondă convexă de înaltă frecvență (2–9 MHz) pentru aplicații abdominale și obstetricale. Design compact și ergonomic, compatibilă cu moduri Doppler și elastografie. Disponibilă cu opțiune de activare software separată.

4C-RS — Sondă convexă broadband versatilă pentru aplicații abdominale generale, cu câmp de vizualizare larg.

8C-RS — Sondă convexă de înaltă frecvență optimizată pentru imagistica pediatrică și abdominală de rezoluție superioară.

C1-5-RS — Sondă convexă (1–5 MHz) cu penetrare excelentă, ideală pentru pacienți cu habitus corporal dificil.

Sonde endocavitare și volumetrice

RAB6-RS — Sondă volumetrică 3D/4D pentru imagistică obstetricală și ginecologică de înaltă calitate, achiziție în timp real.

IC9-RS — Sondă endocavitară versatilă pentru evaluări ginecologice, obstetricale timpurii și prostatice.

IC9B-RS — Sondă endocavitară cu câmp de vizualizare extins pentru evaluări endocavitare comprehensive.

Sonde fazice

3Sc-RS — Sondă fazică compactă pentru ecocardiografie, utilă pentru evaluări fetale și neonatale.

12S-RS — Sondă fazică de înaltă frecvență optimizată pentru ecocardiografie pediatrică și neonatală cu rezoluție excelentă.

Sonde liniare

12L-RS — Sondă liniară (3–12 MHz) pentru imagistica de înaltă rezoluție a structurilor superficiale, vasculare și musculo-scheletale.

9L-RS — Sondă liniară broadband pentru aplicații vasculare, musculo-scheletale și ghidare intervențională.

ML6-15-RS — Sondă liniară (6–15 MHz) de rezoluție superioară pentru structuri superficiale, tiroidă, sân și evaluare vasculară.

Periferice și accesorii

Imprimantă digitală alb-negru SONY UP-D898 — Imprimare termică alb-negru de înaltă calitate pentru imagini ecografice. Disponibilă cu kit de instalare dedicat pentru consolele VS10 Expert și VS10.

Imprimantă digitală color SONY UP-D25MD — Imprimare color de înaltă fidelitate pentru documentare clinică. Disponibilă cu kit de instalare dedicat pentru consolele VS10 Expert și VS10.

Imprimantă de rețea (Network Printer EU) — Imprimantă conectabilă la rețea pentru piața europeană, compatibilă cu sistemele Voluson.
