Prezentare generală

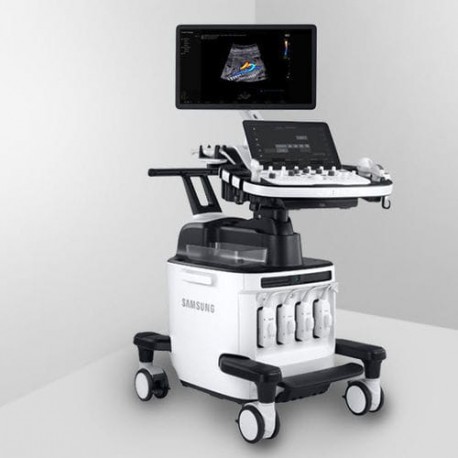

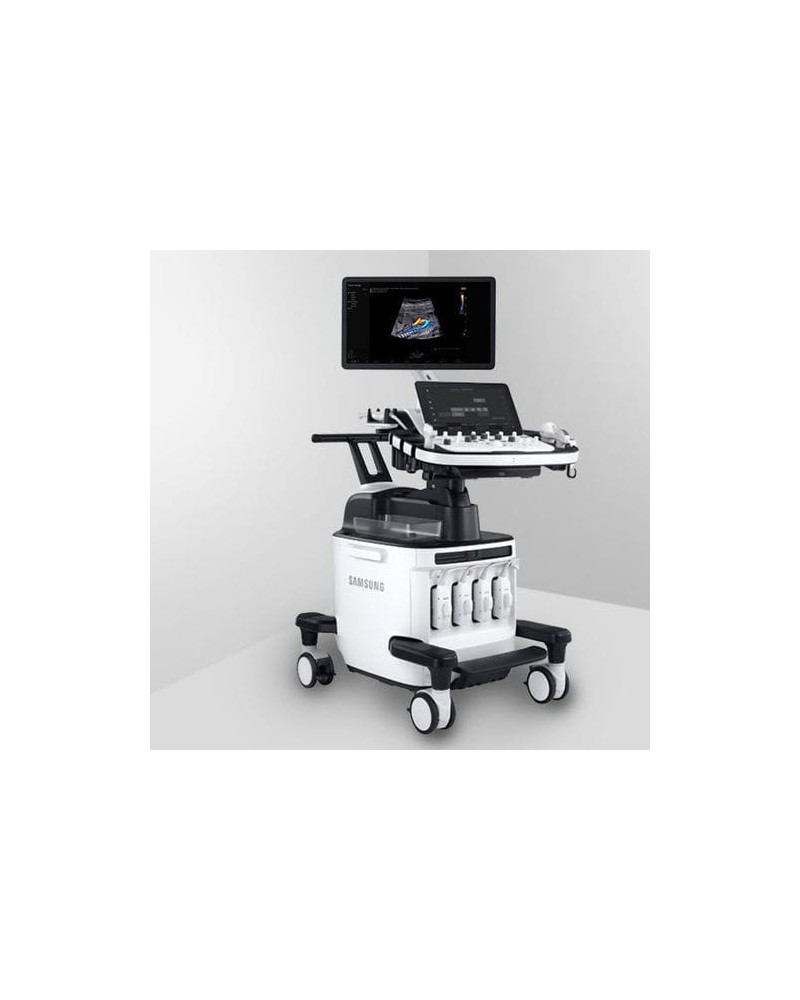

Samsung Hera W9 este o platformă de ecografie premium destinată specialiștilor în ginecologie, obstetrică și cardiologie, care combină imagistica avansată S-Vue, volumetria 4D/5D și instrumente de inteligență artificială într-un sistem cu monitor LED Wide de 21,5" și ecran tactil de 13,3". Cu o arhitectură software modulară, Hera W9 acoperă întreaga gamă de nevoi clinice: de la biometria fetală automată și elastografia multiorganică, la ecocardiografia cardiologică și procedurile intervenționale ghidate ecografic.

Funcții software standard

• Pulse Inversion Harmonic Imaging – Pulse Inversion Harmonic Imaging este o tehnologie ecografică avansată care folosește impulsuri ultrasonice inversate pentru a capta semnale armonice generate de țesuturi și contrast. Această tehnică reduce zgomotul și artefactele, îmbunătățind claritatea și contrastul imaginii. Rezultatul este o vizualizare mai detaliată și mai precisă a structurilor anatomice, facilitând diagnosticul în afecțiuni complexe și oferind o experiență imagistică superioară.
• S-Harmonic Imaging – Convex, Linear – Tehnologia S-Harmonic Imaging optimizează captarea semnalelor armonice cu un raport semnal-zgomot îmbunătățit, oferind imagini ecografice mai clare și cu un contrast superior. Disponibilă pentru sondele convex și liniare, această metodă reduce artefactele și zgomotul de fond, în special în regiunile profunde și superficiale, asigurând o vizualizare detaliată și fidelă a structurilor anatomice. Astfel, S-Harmonic Imaging contribuie la creșterea preciziei diagnosticului și la o experiență de examinare optimizată.
• Power Modulation Imaging – Funcția Power Modulation Imaging utilizează o tehnică avansată de imagistică Doppler care îmbunătățește sensibilitatea și claritatea semnalului de flux sanguin, în special pentru vasele mici și cu flux lent. Prin modularea puterii semnalului emis și procesarea optimizată, această tehnologie oferă imagini detaliate și cu un contrast ridicat, facilitând evaluarea precisă a microcirculației și a vascularizației țesuturilor. Rezultatul este un diagnostic mai exact și o monitorizare îmbunătățită a afecțiunilor vasculare.
• Power Modulated Pulse Inversion Imaging – Această tehnologie avansată combină Pulse Inversion și Power Modulation pentru a îmbunătăți semnificativ calitatea imaginilor ecografice, în special în studiile cu contrast și în vizualizarea țesuturilor moi. Prin transmiterea și recepția unor impulsuri modulate și inversate, se reduce zgomotul de fond și artefactele, crescând contrastul și claritatea imaginii. Rezultatul este o vizualizare mai detaliată și o sensibilitate sporită, care sprijină diagnosticarea precisă și monitorizarea evoluției pacienților.
• Trapezoidal Imaging – Trapezoidal Imaging este o tehnologie care extinde câmpul vizual în imagistica ecografică, oferind o vizualizare mai largă a structurii scanate fără a compromite rezoluția imaginii. Prin ajustarea unghiului de fascicul, această funcție permite examinarea unor zone mai mari, fiind deosebit de utilă în explorarea organelor și țesuturilor superficiale sau în cazul examinării musculo-scheletale. Trapezoidal Imaging contribuie la un diagnostic mai complet și eficient.
• ClearVision – ClearVision este o tehnologie avansată de procesare a imaginii care optimizează claritatea și detaliile imaginilor ecografice prin reducerea zgomotului și îmbunătățirea marginilor structurilor. Această funcție oferă imagini mai precise și mai bine definite, facilitând diagnosticarea cu încredere și eficiență.
• MultiVision – Convex, Linear – Funcția MultiVision utilizează tehnologia de formare multiplă a fasciculului ultrasonic prin diverse unghiuri, combinând informațiile captate pentru a crea imagini cu un contrast și o rezoluție îmbunătățite. Disponibilă pentru sondele convex și liniare, această tehnologie reduce artefactele și zgomotul de fundal, oferind o vizualizare mai clară și detaliată a țesuturilor și structurilor examinate.
• MultiVision Steer – 15 trepte – Permite ajustarea unghiului de emisie a fasciculului ultrasonic în 15 trepte (câte 5 pentru fiecare mod: Penetrare, General, Rezoluție), contribuind la o îmbunătățire semnificativă a clarității imaginii și a contrastului, adaptând vizualizarea la diferite condiții anatomice și clinice.
• HQ-Vision for OB/GYN – Funcția HQ-Vision oferă o claritate sporită a imaginilor ecografice prin reducerea efectului de neclaritate cauzat de structurile anatomice în mișcare, permițând o evaluare mai precisă a organelor pelvine și fetale în aplicațiile OB/GYN.
• ShadowHDR – ShadowHDR este o tehnologie inovatoare care optimizează vizualizarea zonelor cu umbre acustice, prin ajustarea dinamică a intensității semnalului. Aceasta îmbunătățește claritatea și detaliile în regiuni greu accesibile sau cu contrast redus, precum structurile osoase sau calcificările. Prin reducerea artefactelor cauzate de umbre, ShadowHDR sprijină un diagnostic mai precis și o evaluare detaliată a țesuturilor.
• Static 3D – Funcția Static 3D permite capturarea și reconstrucția tridimensională a unor imagini statice, oferind o vizualizare detaliată a structurii anatomice într-un format volumetric. Această tehnologie facilitează evaluarea precisă a malformațiilor, tumorilor sau altor anomalii, sprijinind un diagnostic complex și complet.
• Post-image Optimization – Post-image Optimization este o funcție care permite ajustarea și îmbunătățirea calității imaginii ecografice după capturare, fără a fi necesară repetarea examinării. Aceasta include optimizări ale contrastului, clarității și altor parametri esențiali, facilitând o interpretare mai precisă și o evaluare clinică mai eficientă.
• Cine Loop – 23.910 cadre – Ecograful oferă capacitatea de stocare a până la 23.910 cadre în modul Cine (în condiții maxime), permițând revizuirea detaliată a secvențelor ecografice. Funcția Loop Review suportă analiza retrospectivă pentru până la 8.192 de linii de scanare, facilitând evaluarea amănunțită a imaginilor dinamice captate în timp real.
• Auto Calc (Real-Time Automatic Doppler Calculation) – Auto Calc este o funcție avansată care efectuează calculul automat în timp real al parametrilor Doppler, oferind măsurători precise și rapide fără intervenție manuală. Această tehnologie optimizează fluxul de lucru și reduce erorile umane, facilitând evaluarea eficientă a fluxului sanguin și susținând un diagnostic cardiovascular precis.
• Doppler Auto Trace – Doppler Auto Trace este o funcție automată care urmărește și analizează cu precizie curbele Doppler, generând rapid grafice și măsurători ale vitezei și fluxului sanguin. Această tehnologie reduce timpul de interpretare și minimizează erorile umane, facilitând un diagnostic vascular și cardiac mai eficient.
• Advanced QuickScan (Automatic Optimization) – Advanced QuickScan este o funcție automată de optimizare a imaginii care ajustează în timp real parametrii esențiali, precum câștigul și contrastul, pentru a obține instantaneu o calitate optimă a imaginii. Această tehnologie inteligentă reduce nevoia de ajustări manuale și asigură o uniformitate crescută între examinări.
• Beam Steer – Beam Steer este o tehnologie care ajustează unghiul fasciculului de ultrasunete pentru a optimiza vizualizarea țesuturilor și structurilor anatomice, în special în zonele cu unghiuri dificile de acces. Această funcție îmbunătățește claritatea imaginii și precizia diagnosticului.
• Free Angle Plane – Funcția Free Angle Plane permite utilizatorului ajustarea liberă a unghiului fasciculului ultrasonic în timpul examinării, fără restricții fixe ale poziționării sondei. Această flexibilitate facilitează obținerea unor imagini optime și detaliate ale structurilor anatomice, în special în zone dificil accesibile.
• EzExam+ – EzExam+ optimizează fluxul de lucru prin crearea și utilizarea unor protocoale personalizate de examinare, asigurând standardizare și consistență în investigații.
• NeedleMate+ – Needle Mate+ este o tehnologie avansată care îmbunătățește vizualizarea acului în timpul procedurilor intervenționale, oferind o reprezentare clară și precisă a poziției acestuia în țesuturi. Această funcție crește siguranța și precizia în procedurile de puncție, facilitând ghidarea acului și reducând riscul de complicații.
• 2D NT – 2D NT este o tehnologie specializată pentru măsurarea translucenței nucale (NT) în imagistica bidimensională, oferind o evaluare rapidă și precisă a spațiului de la nivelul gâtului fetal. Această funcție este esențială în screening-ul anomaliilor cromozomiale și a defectelor congenitale, contribuind la diagnosticarea timpurie și monitorizarea sănătății fetale.
• BiometryAssist – BiometryAssist simplifică procesul de măsurători biometrice fetale prin sugestii automate și ghidare pas cu pas, crescând eficiența și precizia în monitorizarea dezvoltării fetale.
• 5D Cine – 5D Cine este o tehnologie avansată de redare a imaginilor ecografice volumetrice, care permite vizualizarea continuă și fluidă a secvențelor 3D/4D în timp real, cu un nivel înalt de detaliu și claritate. Această funcție facilitează analiza dinamică a structurilor anatomice, oferind o perspectivă mai completă și ajutând la diagnosticarea precisă în investigațiile complexe.
• LumiFlow – LumiFlow creează imagini 3D realiste ale fluxului sanguin, evidențiind direcția și intensitatea acestuia, pentru o evaluare detaliată a vascularizației.
• UterineContour – UterineContour este o funcție dedicată care oferă o vizualizare precisă și detaliată a conturului uterin, facilitând evaluarea morfologică și identificarea anomaliilor pentru un diagnostic ginecologic mai exact și eficient.
• Cardiac Measurement – Cardiac Measurement oferă un set complet de instrumente avansate pentru evaluarea funcției și anatomiei cardiace, incluzând măsurători precise ale volumelor, fracției de ejecție, vitezelor de flux și alți parametri esențiali. Această funcție sprijină diagnosticarea detaliată și monitorizarea bolilor cardiovasculare, facilitând luarea deciziilor clinice în timp real.
• DICOM & DICOM Q/R – DICOM asigură compatibilitatea completă cu sistemele PACS și infrastructurile medicale, facilitând fluxul eficient de date și colaborarea între specialiști. Funcționalitatea DICOM Query/Retrieve (Q/R) permite interogarea și recuperarea rapidă a imaginilor și datelor clinice din serverele PACS sau alte arhive DICOM, facilitând accesul eficient la istoricul pacientului.
• HDVI (High Definition Volume Imaging) – Samsung HDVI este o tehnologie avansată de imagistică volumetrică care oferă imagini tridimensionale cu rezoluție înaltă și claritate excepțională. Această funcție permite vizualizarea detaliată a structurilor anatomice, facilitând diagnosticarea precisă și evaluarea completă a țesuturilor și organelor.
• EzPrep – EzPrep este o funcție intuitivă care simplifică și accelerează pregătirea sistemului pentru examinare, prin setări rapide și automatizate. Această facilitate optimizează fluxul de lucru, reducând timpul necesar configurării echipamentului și permițând operatorului să se concentreze pe diagnosticare.

Opțiuni software individuale

• ElastoScan+ – ElastoScan+ oferă imagini elastografice precise, evaluând rigiditatea țesuturilor pentru diagnosticarea unor afecțiuni precum tumorile sau fibrozele, sprijinind deciziile clinice.
• E-Cervix – E-Cervix oferă măsurători automate și analize ale elasticității și lungimii colului uterin, ajutând la evaluarea riscului de naștere prematură și monitorizarea sarcinilor cu risc crescut.
• E-Breast – E-Breast este o soluție dedicată examinării detaliate și precise a sânului, oferind funcții automate pentru identificarea și evaluarea leziunilor mamare. Această tehnologie optimizează fluxul de lucru și ajută la diferențierea țesuturilor benigne de cele suspecte, sprijinind diagnosticul precoce și monitorizarea eficientă.
• E-Thyroid – E-Thyroid este o funcție de analiză automată a nodulilor tiroidieni, bazată pe inteligență artificială, care evaluează caracteristici ecografice cheie precum forma, conturul, ecogenitatea și prezența microcalcificărilor. Aceasta sprijină clasificarea TI-RADS și contribuie la o evaluare standardizată, reducând variația între utilizatori.
• IOTA-ADNEX – IOTA-ADNEX este un model avansat de analiză care ajută la clasificarea și evaluarea riscului tumorilor ovariene, folosind algoritmi dezvoltați de International Ovarian Tumor Analysis (IOTA). Această funcție oferă estimări precise privind natura și stadiul leziunilor, sprijinind deciziile clinice și planificarea tratamentului.
• S-Detect for Breast – S-Detect for Breast folosește inteligența artificială pentru identificarea și clasificarea automată a leziunilor mamare, sprijinind diagnosticarea precoce.
• S-Detect for Thyroid – S-Detect for Thyroid utilizează AI pentru evaluarea automată a nodulilor tiroidieni, oferind sugestii privind natura benignă sau malignă a formațiunilor.
• MV-Flow – MV-Flow este o tehnologie Doppler dedicată detectării și vizualizării fluxului sanguin la nivel microvascular, oferind detalii fine ale vascularizației în țesuturi cu sensibilitate superioară față de Doppler-ul color convențional.
• Panoramic – Panoramic permite obținerea unei imagini extinse a unei structuri anatomice prin compunerea automată a mai multor cadre ecografice capturate în timp real, în timpul deplasării sondei. Această funcție este utilă în evaluarea leziunilor sau organelor de dimensiuni mari, oferind o perspectivă completă și continuitate anatomică într-o singură imagine.
• Auto IMT+ – Auto IMT+ este o funcție automată care măsoară grosimea complexului intima-media (IMT) al arterei carotide cu precizie și rapiditate, contribuind la evaluarea riscului cardiovascular. Această tehnologie reduce timpul de examinare și variabilitatea operatorului, oferind rezultate reproductibile și fiabile.
• SMART 4D+ – SMART 4D+ este o tehnologie avansată de imagistică 4D care oferă imagini volumetrice în timp real cu o calitate superioară, asigurând o vizualizare detaliată și fluidă a structurilor anatomice în mișcare, pentru un diagnostic mai precis și mai rapid.
• CrystalVue – CrystalVue este o tehnologie de procesare 3D/4D care oferă imagini volumetrice cu un nivel ridicat de detaliu, evidențiind structuri anatomice complexe și oferind o vizualizare clară și realistă.
• RealisticVue – RealisticVue generează imagini volumetrice tridimensionale cu un nivel înalt de realism și profunzime, facilitând o evaluare detaliată a anatomiei fetale și pelvine.
• 5D NT – 5D NT este o tehnologie avansată care combină imagistica volumetrică 3D/4D cu algoritmi automați pentru măsurarea precisă a translucenței nucale (NT) în timpul examinării fetale. Această funcție optimizează timpul de scanare și reduce erorile umane, oferind rezultate reproductibile și de înaltă acuratețe, esențiale în screening-ul anomaliilor cromozomiale.
• 5D CNS+ – Tehnologia 5D CNS+ oferă o evaluare automată și detaliată a sistemului nervos central fetal, prin reconstrucția volumetrică și analiza multiplanară a structurilor cerebrale esențiale. Această funcție simplifică și accelerează măsurătorile complexe, cum ar fi dimensiunea ventriculilor laterali și diametrul biparietal, asigurând o monitorizare precisă a dezvoltării fetale.
• 5D Heart Color – 5D Heart Color combină imagistica tridimensională cu color Doppler pentru o vizualizare clară și detaliată a fluxului sanguin în camerele și vasele inimii fetale, facilitând diagnosticarea bolilor cardiace congenitale.
• 5D Limb Vol. – Această funcție permite măsurarea automată a volumului membrelor fetale în 3D, oferind date importante pentru evaluarea creșterii și dezvoltării intrauterine.
• 5D Follicle – Tehnologia 5D Follicle oferă o evaluare automată și detaliată a foliculilor ovarieni, folosind imagini volumetrice tridimensionale combinate cu analiză avansată. Această funcție detectează și măsoară cu precizie volumul și dimensiunile foliculilor, optimizând monitorizarea dezvoltării foliculare și sprijinind deciziile clinice în tratamentele de fertilitate.
• CEUS+ – CEUS+ (Contrast-Enhanced Ultrasound Imaging Plus) este o tehnologie avansată de imagistică ecografică ce utilizează agenți de contrast pentru a evidenția perfuzia tisulară și vascularizația în timp real. Această funcție permite detectarea și caracterizarea precisă a leziunilor, facilitând diagnosticarea diferențială și monitorizarea tratamentului în diverse patologii.
• CW Function – Funcția CW Doppler oferă măsurători continue ale fluxului sanguin, fiind esențială în evaluarea velocităților mari, cum ar fi în cardiologie și studiile vasculare complexe.
• ADVR 2.0 – ADVR 2.0 este un sistem avansat de înregistrare video digitală care oferă captură rapidă și stocare eficientă a imaginilor ecografice în timp real. Această tehnologie permite redarea fluentă și analiza detaliată a secvențelor înregistrate, facilitând documentarea completă și revizuirea examinărilor.
• SonoSync – SonoSync permite partajarea și sincronizarea imaginilor și a datelor ecografice în timp real între diferite dispozitive, facilitând colaborarea la distanță și consulturile interdisciplinare.
• ViewAssist – ViewAssist oferă suport avansat pentru vizualizarea imaginilor ecografice, facilitând navigarea intuitivă și ajustarea optimă a parametrilor de afișare pentru o interpretare mai clară și mai precisă a datelor medicale.
• Slice A – Slice A este o funcție avansată care permite vizualizarea strat cu strat a imaginilor volumetrice, facilitând analiza detaliată a structurilor anatomice și identificarea precisă a eventualelor anomalii în diferite planuri.
• Mobile Export – Mobile Export este o funcție care permite transferul facil și rapid al imaginilor și datelor ecografice către dispozitive mobile, facilitând accesul și partajarea informațiilor clinice oriunde și oricând. Această tehnologie sprijină colaborarea între specialiști și asigură continuitatea îngrijirii pacientului.
• Mobile Sleep – Funcția Mobile Sleep permite sistemului să intre într-un mod de repaus cu consum redus de energie, păstrând în același timp starea curentă a sistemului. Aceasta asigură o reluare rapidă a activității fără a necesita o repornire completă, oferind eficiență energetică și reducerea timpilor de așteptare între utilizări.

Sonde compatibile

Sonde convexe

• CA1-7A S-Vue – 1–7 MHz, sondă convexă broadband S-Vue pentru imagistică abdominală, obstetricală și ginecologică cu penetrare excelentă și rezoluție superioară.
• CA3-10A S-Vue – 3–10 MHz, frecvență înaltă pentru rezoluție crescută în examinări obstetricale de trimestrul II–III și aplicații pediatrice.
• CA2-9A S-Vue – 2–9 MHz, echilibru optim rezoluție/penetrare pentru examene abdominale, ginecologice și obstetricale de rutină.
• CF4-9 – 4–9 MHz, sondă convexă compactă pentru aplicații pediatrice și structuri superficiale.

Sonde liniare

• LA2-14A S-Vue – 3–12 MHz, sondă liniară S-Vue premium pentru vascular, MSK, sân și tiroidă cu rezoluție de vârf.
• LA2-9A S-Vue – 2–9 MHz, versatilă pentru aplicații vasculare și superficiale cu penetrare crescută.
• LA4-18B – 4–18 MHz, rezoluție ultra-înaltă pentru structuri superficiale fine, nervi periferici și ghidare intervențională de precizie.
• E3-12A – 3–12 MHz, sondă liniară pentru elastografie și aplicații de imagistică avansată.

Sonde phased array (cardiologie)

• PA1-5A S-Vue – 1–5 MHz, sondă phased array S-Vue pentru ecocardiografie adulți cu penetrare superioară și calitate a imaginii excepțională.
• PA4-12B – 4–12 MHz, sondă phased array de înaltă frecvență pentru ecocardiografie pediatrică și neonatală.
• PM1-6A – 1–6 MHz, sondă phased array multiband pentru ecocardiografie cu ferestre acustice dificile.
• PA3-8B – 3–8 MHz, frecvență optimizată pentru ecocardiografie pediatrică cu rezoluție crescută.

Sonde volumetrice 3D/4D

• CV1-8A S-Vue – 1–8 MHz, sondă volumetrică convexă S-Vue pentru imagistică 3D/4D obstetricală și ginecologică de înaltă calitate.
• EV2-10A – 2–10 MHz, sondă volumetrică endocavitară pentru imagistică 3D/4D transvaginală.
• EV3-10B – 3–10 MHz, sondă volumetrică endocavitară de înaltă frecvență pentru rezoluție superioară în aplicații transvaginale.

Sonde endocavitare

• EA2-11AR – 2–11 MHz, sondă transrectală pentru ecografie prostatică, cu compatibilitate ghid biopsie.
• EA2-11AV – 2–11 MHz, sondă transvaginală broadband pentru ginecologie, fertilitate și monitorizare foliculară.
• EA2-11B – 2–11 MHz, sondă endocavitară versatilă pentru aplicații transrectale și transvaginale.
• VR5-9 – 5–9 MHz, sondă endocavitară de înaltă frecvență pentru rezoluție optimizată în examinări transvaginale și ghidare intervențională.

Periferice și accesorii

• Gel Warmer – Termostat pentru gel ecografic, asigurând temperatura optimă a gelului pentru confortul pacientului în cursul examinărilor.
• Printer Trays (Large Color / Small B&W) – Tăvi de imprimantă pentru formate large color și small B&W, compatibile cu imprimantele externe conectate la sistem.
• External USB Printers – Imprimante externe conectabile USB pentru tipărire directă a imaginilor ecografice.
